鋁銅線載流量表

發布時間:2014-12-09 09:23:47人氣:1832
 銅線載流量表 鋁線載流量表 銅線載流量與截面的倍數關系 銅線載流量估算口訣

一. 鋁芯絕緣導線載流量與截面的倍數關系

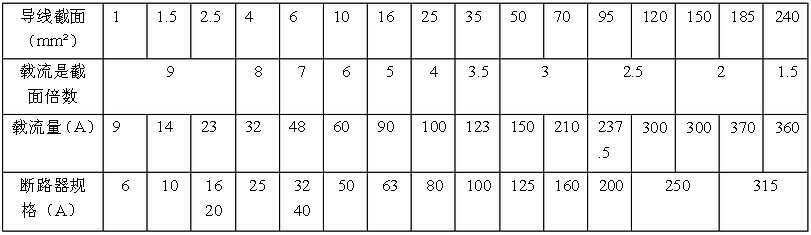

鋁線載流量表

 鋁線載流量表

口訣一:
     十下五;百上二;二五三五四三界;
     七零九五兩倍半;穿管溫度八九折;
     銅線升級算;裸線加一半
說明:
      十下五就是十以下乘以五;
      百上二就是百以上乘以二;
      二五三五四三界就是二五乘以四,三五乘以三;
      七零九五兩倍半就是七零和九五線都乘以二點五;
      穿管溫度八九折就是隨著溫度的變化而變化,在算好的安全電流數上乘以零點八或零點九;

銅線升級算就是在同截面鋁芯線的基礎上升一級,如二點五銅芯線就是在二點五鋁芯線上升一級,則按四平方毫米鋁芯線算.
裸線加一半就是在原已算好的安全電流數基礎上再加一半

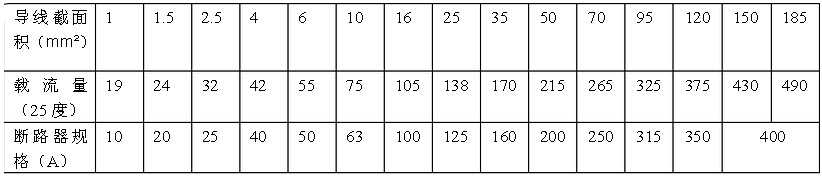

銅線載流量表
銅線載流量表
估算口訣二:
    二點五下乘以九,往上減一順號走。
    三十五乘三點五,雙雙成組減點五。
    條件有變加折算,高溫九折銅升級。
    穿管根數二三四,八七六折滿載流。

說明:
(1)本節口訣對各種絕緣線(橡皮和塑料絕緣線)的載流量(安全電流)不是直接指出,而是“截面乘上一定的倍數”來表示,通過心算而得。由表可以看出:倍數隨截面的增大而減小。
(2)“二點五下乘以九,往上減一順號走”說的是2.5mm’及以下的各種截面鋁芯絕緣線,其載流量約為截面數的9倍。如2.5mm’導線,載流量為2.5×9=22.5(A)。從4mm’及以上導線的載流量和截面數的倍數關系是順著線號往上排,倍數逐次減l,即4×8、6×7、10×6、16×5、25×4。
(3)“三十五乘三點五,雙雙成組減點五”,說的是35mm”的導線載流量為截面數的3.5倍,即35×3.5=122.5(A)。從50mm’及以上的導線,其載流量與截面數之間的倍數關系變?yōu)閮蓚€(gè)兩個線號成一組,倍數依次減0.5。即50、70mm’導線的載流量為截面數的3倍;95、120mm”導線載流量是其截面積數的2.5倍,依次類推。
(4)“條件有變加折算,高溫九折銅升級”。上述口訣是鋁芯絕緣線、明敷在環境溫度25℃的條件下而定的。若鋁芯絕緣線明敷在環境溫度長期高于25℃的地區,導線載流量可按上述口訣計算方法算出,然后再打九折即可;當使用的不是鋁線而是銅芯絕緣線,它的載流量要比同規格鋁線略大一些,可按上述口訣方法算出比鋁線加大一個線號的載流量。如16mm’銅線的載流量,可按25mm2鋁線計算。
多用戶對電線電纜的安全載流量不是很清楚,甚至是專業的電工對精確的數據都不是特別了解。陜西金瑞長通電線電纜廠根據實際生產的電線電纜規格品種,制定了不同規格型號的電線電纜載流量表,簡單易懂,一目了然。希望能對各位朋友有所幫助.高壓電纜載流量:規格型號載流量表

8.7/10(8.7/15)KV交聯聚乙烯絕緣電力電纜允許持續載流量



額定電壓U。/U


8.7/10(8.7/15)KV


型號


YJV、YJLV、YJY、YJLY、YJV22、YJLV22、YJV23、YJLV23、JYV32,YJLV32、YJV33、YJLV33


YJV、YJLV、YJY、YJLY


芯數


三芯


單芯


敷設


空氣中


土壤中


空氣中


土壤中


單芯電纜
排列方式


















導體材質






































標
稱


(mm2)


25
35


120
140


90
110


125
155


100
120


140
170


110
135


165
205


130
155


150
180


115
135


160
190


120
145


50
70


165
210


130
165


180
220


140
170


205
260


160
200


245
305


190
235


215
265


160
200


225
275


175
215


95
120


255
290


200
225


265
300


210
235


315
360


240
280


370
430


290
335


315
360


240
270


330
375


255
290


150
185


330
375


225
295


340
380


260
300


410
470


320
365


490
560


380
435


405
455


305
345


425
480


330
370


240
300


435
495


345
390


445
500


350
395


555
640


435
500


665
765


515
595


530
595


400
455


555
630


435
490


400
500


565
...


450
...


520
...


450
...


745
855


585
680


890
1030


695
810


680
765


520
595


725
825


565
650


環境溫度 (℃)


40


25


40


25


26/35KV電力電纜允許持續載流量

26/35KV交聯聚乙烯絕緣電力電纜允許持續載流量



額定電壓U。/U


26/35KV


型號


YJV、YJLV、YJY、YJLY、YJV22、YJLV22、YJV23、YJLV23、JYV32,YJLV32、YJV33、YJLV33


YJV、YJLV、YJY、YJLY


芯數


三芯


單芯


敷設


空氣中


土壤中


空氣中


土壤中


單芯電纜
排列方式


















導芯材質






































標
稱


(mm2)


50
70


185
230


145
190


200
250


170
190


220
270


170
210


245
305


190
235


215
265


165
200


225
275


175
215


95
120


280
310


215
240


300
330


230
255


330
375


255
290


370
425


285
330


315
360


240
270


330
375


255
290


150
185


360
400


280
310


380
425


295
330


425
485


330
380


485
555


375
430


400
455


305
345


420
475


325
370


240
300


470
540


365
430


490
555


380
435


560
650


435
510


650
745


505
580


525
595


400
455


555
630


430
490


400
500


610
...


485
...


625
...


500
...


760
875


595
690


870
1000


680
790


680
775


525
600


720
825


565
645


600


...


...


...


...


1000


800


1160


920


875


685


940


740


環境溫度 (℃)


40


25


40


25



BVR電線

導 線 面 積
  mm2
空 氣 敷 設 長 期 允 許 載 流 量 A
橡 皮 絕 緣 電 線 聚 氯 乙 烯 絕 緣 電 線
銅 芯
BXF、BXFR
鋁 芯
BLXF
銅 芯
BV、BVR
鋁 芯
BLV
0.75 18   16
1.0 21   19
1.5 27 19 24 18
2.5 33 27 32 25
4 45 35 42 32
6 58 45 55 42
10 85 65 75 59
16 110 85 105 80
25 145 110 138 105
35 180 138 170 130
50 230 175 215 165
70 285 220 265 205
95 345 265 325 250
120 400 310 375 285
150 470 360 430 325
185 540 420 490 380
240 660 510
300 770 600
400 940 730
500 1100 850
630 1250 980

YJV,YJLV電纜載流量表
序號 銅電線型號 單心載流量
(25。C)(A)
電壓降mv/M 品字型電壓降mv/M 緊挨一字型電壓降mv/M 間距一字型電壓降mv/M 兩心載流量(25。C)(A) 電壓降mv/M 三心載流量(25。C)(A) 電壓降mv/M 四心載流量(25。C(A) 電壓降mv/M
          0.95 0.85 0.7
    VV YJV         VV YJV   VV YJV   VV YJV
1 1.5mm 2 /c 20 25 30.86 26.73 26.73 26.73 16 16   13 18 30.86 13 13 30.86
2 2.5mm 2 /c 28 35 18.9 18.9 18.9 18.9 23 35 18.9 18 22 18.9 18 30 18.9
3 4mm 2 /c 38 50 11.76 11.76 11.76 11.76 34 38 11.76 23 34 11.76 28 40 11.76
4 6mm 2 /c 48 60 7.86 7.86 7.86 7.86 40 55 7.86 32 40 7.86 35 55 7.86
5 10mm 2 /c 65 85 4.67 4.04 4.04 4.05 55 75 4.67 45 55 4.67 48 80 4.67
6 16mm 2 /c 90 110 2.95 2.55 2.56 2.55 70 108 2.9 60 75 2.6 65 65 2.6
7 25mm 2 /c 115 150 1.87 1.62 1.62 1.63 100 140 1.9 80 100 1.6 86 105 1.6
8 35mm 2 /c 145 180 1.35 1.17 1.17 1.19 125 175 1.3 105 130 1.2 108 130 1.2
9 50mm 2 /c 170 230 1.01 0.87 0.88 0.9 145 210 1 130 160 0.87 138 165 0.87
10 70mm 2 /c 220 285 0.71 0.61 0.62 0.65 190 265 0.7 165 210 0.61 175 210 0.61
11 95mm 2 /c 260 350 0.52 0.45 0.45 0.5 230 330 0.52 200 260 0.45 220 260 0.45
12 120mm 2 /c 300 410 0.43 0.37 0.38 0.42 270 410 0.42 235 300 0.36 255 300 0.36
13 150mm 2 /c 350 480 0.36 0.32 0.33 0.37 310 470 0.35 275 350 0.3 340 360 0.3
14 185mm 2 /c 410 540 0.3 0.26 0.28 0.33 360 570 0.29 320 410 0.25 400 415 0.25
15 240mm 2 /c 480 640 0.25 0.22 0.24 0.29 430 650 0.24 390 485 0.21 470 495 0.21
16 300mm 2 /c 560 740 0.22 0.2 0.21 0.28 500 700 0.21 450 560 0.19 500 580 0.19
17 400mm 2 /c 650 880 0.2 0.17 0.2 0.26 600 820 0.19
18 500mm 2 /c 750 1000 0.19 0.16 0.18 0.25
19 630mm 2 /c 880 1100 0.18 0.15 0.17 0.25
20 800mm 2 /c 1100 1300 0.17 0.15 0.17 0.24
21 1000mm 2 /c 1300 1400 0.16 0.14 0.16 0.24
BXF銅芯氯丁橡皮電線,BLXF鋁芯氯丁橡皮電線載流量表:
導體標稱截面
(m㎡)
導電線芯 電纜外徑
mm
20℃時導體電阻≤Ω/km
根/單線直徑mm
0.75 1/0.97 3.9 24.5 -
1.0 1/1.13 4.1 18.1 -
1.5 1/1.38 4.4 12.1 -
2.5 1/1.78 5.0 7.41 11.8
4 1/2.25 5.6 4.61 7.39
6 1/2.76 6.8 3.08 4.91
10 7/1.35 8.3 1.83 3.08
16 7/1.70 10.1 1.15 1.91
25 7/2.14 11.8 0.727 1.20
35 7/2.52 13.8 0.524 0.868
50 19/1.78 15.4 0.387 0.641
70 19/2.14 18.2 0.263 0.443
95 19/2.52 20.6 0.193 0.320
120 37/2.03 23.0 0.153 0.253
150 37/2.25 25.0 0.124 0.206
185 37/2.52 27.9 0.0991 0.164
240 61/2.25 31.4 0.0754 0.125

BXR銅芯橡皮軟電線載流量表
導體標稱截面
(m㎡)
導電線芯 電纜外徑參考
mm
20℃時導體電阻≤Ω/km
根/單線直徑mm
0.75 7/0.37 4.5 24.5
1.0 7/0.43 4.7 18.1
1.5 7/0.52 5.0 12.1
2.5 19/0.41 5.6 7.41
4 19/0.52 6.2 4.61
6 19/0.64 6.8 3.08
10 49/0.52 8.9 1.83
16 49/0.64 10.1 1.15
25 98/0.58 12.6 0.727
35 133/0.58 13.8 0.524
50 133/0.68 15.8 0.387
70 189/0.68 18.4 0.263
95 259/0.68 20.8 0.193
120 259/0.76 21.6 0.153
150 336/0.74 25.9 0.124
185 427/0.74 26.6 0.0991
240 427/0.85 30.2 0.0754

礦用交聯電力電纜載流量表:
型號 芯數 額定電壓(KV)
0.6/1 1.8/3 3.6/6、6/6 6/10、8.7/10
標稱截面(mm2)
MYJV 3 1.5~300 10~300 25~300 25~300
MYJV22 3 4~300 10~300 25~300 25~300
MYJV32 3 4~300 10~300 25~300 25~300
MYJV42 3 4~300 10~300 25~300 25~300

礦用電纜規格型號載流量表:
芯數截面 Nom.cross sectional areas mm2 導體結構 Conductor structure NO./mm 絕緣厚度 Insulation thickness mm 護套厚度 Sheath thickness mm 電纜外徑 Average diameter 參考重量 Cable approx. weight kg/km 導體(銅)最大直流電阻 Max.D.C. resistance(20 ℃ ) Ω /km 20 ℃載流量 Current carring capacity(20 ℃ ) A
標稱 Normianal mm 最大 Max mm
3 × 4+1 × 4 56/0.30 1.4 3.5 20.9 23.0 637 4.950 35
56/0.30 4.950
3 × 6+1 × 6 84/0.30 1.4 3.5 22.9 25.1 856 3.300 46
84/0.30 3.300
3 × 10+1 × 10 84/0.40 1.6 4.0 27.8 30.6 1304 1.910 64
84/0.40 1.910
3 × 16+1 × 10 126/0.40 1.6 4.0 30.3 33.3 1545 1.210 85
84/0.40 1.910
3 × 25+1 × 16 196/0.40 1.8 4.5 36.4 40.1 2269 0.780 113
126/0.40 1.210
3 × 35+1 × 16 276/0.40 1.8 4.5 40.5 44.6 2786 0.554 138
126/0.40 1.210
3 × 50+1 × 16 396/0.40 2.0 5.0 45.5 50.1 3554 0.386 173
126/0.40 1.210
3 × 70+1 × 25 360/0.50 2.0 5.0 51.5 55.1 4587 0.272 215
196/0.40 0.780

MC采煤機電纜載流量表
×導體標稱截面(mm2)       電纜外徑 電纜參考重量(kg/km)
動力線芯絕緣 護套標稱 UC-0.38/0.66 UCP-0.38/0.66
動力線芯 地線芯 控制線芯 標稱厚度 厚度 最小值 最大值 最小值 最大值 UC UCP
3×16 1×4 3×2.5 1.6 4.5 31.4 35.1 34.7 38.5 1587 1897
3×25 1×6 4×2.5 1.8 5.5 37.8 42 41.3 45.5 2499 2670
3×35 1×6 4×4 1.8 5.5 41.8 45 45.1 19.5 3090 3300
3×50 1×10 7×4 2 5.5 46 50.9 50 54.3 3900 4200
X導體標稱截面(mm2)     電纜外徑
動力線芯絕 護套標稱 UC-0.38/0.66 電纜參考重量
動力線芯 地線芯 控制線芯 標稱厚度 厚度 最小值 最大值 (kg/km)
3×35 1×4 3×6 2 6 47.2 51.4 3391
3×50 1×10 3×6 2.2 7 54.3 58.6 4440
3×70 1×16 3×6 2.2 7 59.6 64.3 5394
3×95 1×25 3×10 2.4 7 64.5 70.1 6775

SYV,SYWV同軸電纜
型號 規格
SYV-50-2-1 7/1.6
SYV-50-2-2 1/0.68
SYV-50-3-3 1/0.9
SYV-50-5 1/0.4
SYV-50-7-1 7/0.75
SYV-50-9-41 7/0.95
SYV-50-12-1 7/0.15
SYV-50-15-41 7/1.54
SYV-50-17-1 1/0.5
SYV-75-3-41 7/0.17
SYV-75-4-1 7/0.21
SYV-75-5-4 1/0.75
SYV-75-7-1 7/0.4
SYV-75-9-41 1/1.37
SYV-75-12-2 7/0.63
SYV-75-15-41 7/0.82
SYV-75-17-41 7/0.95
SYV-100-7-41 1/0.6


鋼芯鋁絞線載流量表:


標準截面
(mm2)
結構(根數/直徑)
(mm)
外徑
(mm2)
20℃時直流電阻不大于
(Ω/km)
計算拉斷力
N
計算重量
(kg/km)
交貨長度
(不小于)
連續載流量
(A)
16 7/1.70 5.10 1.8020 2840 43.5 4000 111
25 7/2.15 6.45 1.1270 4355 69.6 3000 147
35 7/2.50 7.50 0.8332 5760 94.1 2000 180
50 7/3.00 9.00 0.5786 7930 135.5 1500 227
70 7/3.60 10.80 0.4018 10590 195.1 1250 284
95 7/4.16 12.48 0.3009 14450 26.5 1000 338
120 19/2.85 14.25 0.2373 16420 22.5 1500 390
150 19/3.15 15.75 0.1943 23310 407.4 1250 454
185 19/3.50 17.50 0.1574 28440 503.0 1000 518
210 19/3.75 18.75 0.1371 32260 577.4 1000 575
240 19/4.00 20.00 0.1205 36260 656.9 1000 610
300 37/3.20 22.40 0.09689 46850 82.4 1000 707
400 37/3.70 25.90 0.07247 61150 1097.0 1000 851
500 37/4.16 29.12 0.05733 76370 1387.0 1000 982
630 61/3.63 32.67 0.04577 91940 1744.0 800 1140
800 61/4.10 36.90 0.03588 115900 2225.0 800 1340

  鋼芯鋁絞線技術參數
標準截面鋁/鋼
(mm2)
結構(根數/直徑)
(mm)
外徑
(mm2)
20℃時直流電阻不大于
(Ω/km)
計算拉斷力
N
計算重量
(kg/km)
交貨長度
(不小于)
連續載流量
(A)
10/2 6/1.50 1/1.50 4.50 2.706 4120 42.9 3000 87
16/3 6/1.85 1/1.85 5.55 1.799 6130 65.2 3000 110
25/4 6/2.32 1/2.32 6.96 1.131 9290 102.6 3000 125
35/6 6/2.72 1/2.72 8.16 0.8230 12630 141.0 3000 145
50/8 6/3.20 1/3.20 9.60 0.5946 16870 195.1 2000 212
50/30 12/2.32 7/2.30 11.60 0.5692 42620 372.0 2000 250
70/10 6/3.80 1/3.80 11.40 0.4217 23390 275.2 2000 255
70/40 12/2.72 7/2.72 13.60 0.4141 58300 511.3 2000 340
95/15 26/2.15 7/1.67 13.61 0.3058 35000 380.8 2000 350
95/20 7/4.16 7/1.85 13.87 0.3019 37200 408.9 2000 360
95/55 12/3.20 7/3.20 16.00 0.2992 78110 707.7 2000 420
120/7 18/2.90 1/2.90 14.50 0.2422 27570 379.0 2000 380
120/20 26/2.32 7/1.85 15.07 0.2496 41000 466.8 2000 390
120/25 7/4.72 7/2.10 15.74 0.2345 47880 526.6 2000 400
120/70 12/3.60 7/3.60 18.00 0.2364 89370 895.6 2000 505
150/8 18/3.20 1/3.20 16.00 0.1989 32860 461.4 2000 442
150/20 24/2.78 7/1.85 16.67 0.1980 46630 549.4 2000 450
150/25 26/2.70 7/2.10 17.10 0.1939 54110 601.0 2000 470
150/35 30/2.5 7/2.50 17.50 0.1962 65020 676.2 2000 500
185/10 18/3.60 1/3.60 18.00 0.1572 40880 584.0 2000 497
185/25 24/3.15 7/2.10 18.90 0.1542 59420 706.1 2000 525
185/35 26/2.98 7/2.32 18.88 0.1592 64320 732.6 2000 525
185/45 30/2.80 7/2.80 19.6 0.1264 80190 848.2 2000 522
210/10 18/3.80 1/3.80 19.00 0.1411 45140 650.7 2000 523
210/25 34/3.33 7/2.22 19.98 0.1380 65990 789.1 2000 560
210/35 26/3.22 7/2.50 20.38 0.1363 74250 853.9 2000 590
210/50 30/2.98 7/2.98 20.86 0.1381 90830 906.8 2000 600
240/30 24/3.60 7/2.40 21.60 0.1181 75620 922.2 2000 610
240/40 26/3.42 7/2.66 21.66 0.1209 83370 964.3 2000 610
240/50 30/3.20 7/3.20 22.40 0.1189 102100 1108 2000 640
300/15 40/3.00 7/1.67 23.01 0.09724 68060 939.8 2000 650
300/20 45/2.93 7/1.95 23.43 0.09520 75680 1002 2000 655
300/25 48/2.85 7/7.22 27.76 0.09433 83410 1058 2000 690
300/40 24/3.99 7/2.66 23.94 0.09614 92220 1133 2000 705
300/50 26/3.83 7/2.98 24.26 0.09636 103400 1210 2000 725
300/70 30/3.60 7/3.60 25.20 0.09463 128000 1402 1200 740
400/20 42/3.51 7/1.95 26.91 0.07104 88850 1286 1500 800
400/25 45/3.33 7/2.22 26.64 0.07370 95940 1295 1500 800
400/35 48/3.22 7/2.50 26.82 0.07389 103900 1349 1500 810
400/50 54/3.07 7/3.07 27.63 0.07232 123400 1511 1500 815
400/65 26/4.22 7/3.44 28.00 0.07326 135200 1611 1500 850
400/95 30/4.16 19/2.32 29.14 0.07087 171300 1860 1500 873
在施工現場一般就是導線截面積x4=電流估算值,這樣算出來的值肯定夠用,安全。導線截面積x2=馬達功率估算值,例如2.5mm2的導線接小于等于5KW的電機肯定沒有問題,也能保證安全!
小電流*5 ,4個的24A,6個的32A
正規合格的產品銅芯的電線1平方毫米能承載6-8安培的電流,一般不要超過6安培就比較安全。
日常很多電源線是2.5mm2的線。說得就是線的垂直橫切面為2.5平方毫米。一般能承受15安培,乘以電壓220伏那就是能接3.3千瓦。

國標GB4706.1-1992/1998規定的電線負載電流值(部分)
銅芯線截面積      直徑          允許長期電流
2.5 mm2            1.78mm        16A~25A
4 mm2             2.2mm            25~32A
6 mm2               2.78mm          32~40A

由于電熱水器是短時間工作,所以一般以每1 mm2銅芯線可以允許通過8A~10A的電流計算。
在相同的截面積條件下,銅芯線的負載電流值與鋁芯線相比為1.3:1,即銅芯線電流負載量是鋁芯線的1.3倍,如下表:
鋁芯線截面積      直徑          允許長期電流
2.5 mm2            1.78mm        13A~20A
4 mm2             2.2mm            20~25A
6 mm2               2.78mm          25~32A

家庭電路設計,2000年前,電路設計一般是:進戶線4—6 mm2,照明1.5 mm2,插座2.5 mm2,空調4 mm2專線。2000年后,電路設計一般是:進戶線6—10 mm2,照明2.5 mm2,插座4 mm2,空調6 mm2專線。
注:北京很多住宅是:進戶線6—10 mm2,照明2.5 mm2,插座2.5 mm2,空調4 mm2專線

二.空氣開關
空氣開關,又稱自動開關,低壓斷路器。原理是:當工作電流超過額定電流、短路、失壓等情況下,自動切斷電路。
目前,家庭總開關常見的有閘刀開關配瓷插保險(已被淘汰)或空氣開關(帶漏電保護的小型斷路器)。目前家庭使用DZ系列的空氣開關,常見的有以下型號/規格: C16、 C25、C32、C40、C60、C80、C100、C120等規格,其中C表示脫扣電流,即起跳電流,例如C32表示起跳電流為32安,一般安裝6500W熱水器要用C32,安裝7500W、8500W熱水器要用C40的空開。

三.地線
接地設施分為兩種,一種是工作接地,就是將電器的帶電部分與大地連接起來的接地,比如三
相電變壓器低壓點中性線的接地;一種是保護接地,就是防止電器的絕緣層損壞而使外殼帶電或其它不帶電工作的金屬部件帶電傷人而作的接地,太爾快速電熱水器的所有產品都是保護接地。接地線必須打入大地深處1.2~1.5m左右才算合格接地

四.三相電知識
(1) 三相電負載的接法
分為三角形接法和Y形接法。
三角形接法的負載引線為三條火線和一條地線,三條火線之間的電壓為380V,任一火線對地線的電壓為220V;
Y形接法的負載引線為三條火線、一條零線和一條地線,三條火線之間的電壓為380V,任一火線對零線或?qū)Φ鼐€(xiàn)的電壓為220V。
三相電電器的總功率等于每相電壓乘以每相電流再乘于3,即總功率=電流×電壓(220V)×3(W=U×I×3)
(2)三相電電表三相電電表有機械表、普通電子表、磁卡電子表三種,一般規格為: 1.5(6)、5(20)、10(40)、15(60)、20(80)、 30(100) (電壓3×380/220V~)。
注:電表的負荷,可通過選配不同變比的電感線圈以達到使用要求。如:規格為3x1(2)A的電表配電感線圈使用,選電感線圈變比為1:50,則每相可承載的最大額定電流為100A。
400-083-4511
蓬莱市| 靖江市| 凌海市| 高尔夫| 普宁市| 闽侯县| 乌审旗| 浏阳市| 清镇市| 长寿区| 颍上县| 满洲里市| 宁河县| 仙游县| 遂溪县| 繁昌县|
