1、概述
1.1 GWD150礦用溫度傳感器為礦用本安型電氣設備，適用于煤礦有瓦斯、煤塵爆炸危險的環境，與KHP128-Z型礦用帶式輸送機保護裝置主機配套使用，用作對帶式輸送機被檢測處的溫度進行測量并輸出頻率信號。

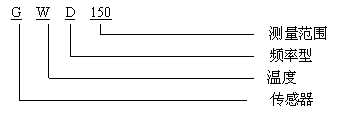

1.2 型號的組成及代表意義
1.3 防爆型式 礦用本質安全型
1.4 防爆標志為：ExibⅠ
1.5 外殼防護等級：IP54
2、使用環境條件
2.1 傳感器在下列條件中應能正常工作：
a) 溫度：0℃～+40℃；
b) 濕度：＜100%；
c) 大氣壓力：86 kPa～106kPa;
d) 海拔高度不超過2000m；
e) 煤礦井下無破壞絕緣的腐蝕性氣體的場合。
f) 用于具有甲烷、煤塵等爆炸性混合物的危險場所。
3、外形尺寸及質量
a) 外形尺寸：155mm×98mm×48mm；
b) 質量：550g。
c) 外殼材質：ABS工程塑料
4、主要技術參數
4.1 工作電壓： DC 12V；
4.2 工作電流：≤50mA；
4.3 測量范圍：0℃～150℃。
4.4 輸出信號： 200Hz～1000Hz。
4.5 基本誤差：±2.5%FS
4.6本安參數
Ui：DC12.5V
Ii：50mA
Li：0mH
Ci：5.0μF
5、結構特征與工作原理
5.1結構
體積小、重量輕、密封性能好、便于安裝.傳感器的安裝、調試和維護方便可靠，本傳感器采用CON4溫度元件，具有靈敏、可靠、無誤區，輸出為溫度轉頻率信號。
5.2工作原理
溫度傳感器采用集成感溫元件，感溫元件具有良好的線性，工作穩定，檢測誤差范圍小,檢測溫度采用LM358放大，由單片機P89LPC915將電壓信號傳換為頻率信號輸出。
6、安裝使用
6.1 將GWD150傳感器探頭安裝在距皮帶輸送機主滾筒10-15毫米處。
6.2 接線
用戶可根據需要選擇電纜外徑9～12mm的礦用橡套電纜3×1.5，把溫度傳感器輸出接點引出到KHP128-Z型煤礦用帶式輸送機保護裝置主機上。
7、使用注意事項
警示語
只能與說明書中規定的設備連接使用，與其他設備連接時須經防爆檢驗。
檢修時不得改變本安電路及關聯電路中元器件的規格、型號及電氣參數。
8、維修方法:
見下表
| 故障現象 | 查找范圍 |
| 傳感器不工作 | 查看電源是否接好 |
| 傳感器的工作不正常 | CON4、SP1117-3.3 |
9、包裝
9.1 傳感器采用紙質包裝箱，箱內充填有防止產品滾動及減振填料；應有一定的強度及防潮性。
9.2 包裝箱外壁應注有產品名稱、型號、規格、質量、收貨單位名稱、到站地址、制造廠名稱、廠址、產品標準編號以及“小心輕放”“切勿受潮”等字樣和標志。
9.3 隨同產品裝箱的文件有：產品使用說明書、產品合格證、裝箱單。
10、運輸、貯存
包裝箱在運輸、貯存過程中均不得受雨水侵襲。產品應放置在沒有雨雪侵入、空氣流通和相對濕度不大于90％、溫度不高于40℃，不低于－5℃的倉庫中?？紤]到運輸或貯存的最低溫度可能出現－5℃～－25℃，此時用戶與制造廠協商解決。
11、隨機文件
裝箱單、產品合格證及使用說明書各一份
附表A 關聯設備
| 型 號 | 名 稱 | 防爆標志 | 防爆型式 | 生產單位 |
| KHP128-Z | 煤礦用帶式輸送機保護裝置主機 | Exd[ib]Ⅰ | 礦用隔爆兼本質安全型 | 本公司 |
