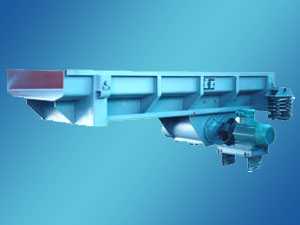

GZY型振動給料機特點與結構
1. 給料槽為鋼板、支承梁、筋坂等組成的焊接結構，兩端焊有4個托架，支承在彈簧支座上。振動器為雙軸強迫同步的塊偏心振動器，兩根軸上的偏心塊齒輪裝置保持反向旋轉。振動器運動軌跡為與槽體成30度角的直線，給料機的入料端和出料端的運動軌跡呈扁平的橢圓形。
2. 振動器通過彈性聯軸器與固定的底架上的電動機相連接。
3. 給料機可以兩端都采用座式支承，也可以一端采用座式支承，一端采用吊掛式支承。也可以兩端都采用吊掛式支承。由用戶根據安裝現場情況選定。
4. 振動器的齒輪和軸承采用稀油油池和飛濺潤滑，和給料機配套的倉口閘門采用電動推桿拉動閘板
GZY型振動給料機用途
GZY系列振動給料機廣泛應用于選礦、冶金、煤炭、化工、建材、采石等工業部門，用來完成各種散粒物料的給料與配料。

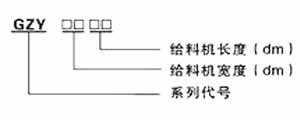

GZY系列振動給料機型號含義
GZY型振動給料機主要技術參數2. 振動器通過彈性聯軸器與固定的底架上的電動機相連接。
3. 給料機可以兩端都采用座式支承，也可以一端采用座式支承，一端采用吊掛式支承。也可以兩端都采用吊掛式支承。由用戶根據安裝現場情況選定。
4. 振動器的齒輪和軸承采用稀油油池和飛濺潤滑，和給料機配套的倉口閘門采用電動推桿拉動閘板
GZY型振動給料機用途
GZY系列振動給料機廣泛應用于選礦、冶金、煤炭、化工、建材、采石等工業部門，用來完成各種散粒物料的給料與配料。
GZY系列振動給料機型號含義
|
項目 型號 |
給料量t/h |
給料粒度 mm |
安裝 角度 |
雙振幅 mm |
振動頻率 r/min |
電動機 |
給料機重量 kg |
溜槽閘 門重量 kg |
||
| 水平 | 10° | 型號 | 功率 | |||||||
| GZY0510 | 60 | 100 | 0-200 | 0-10° | 4-8 | 940 | Y112M-6 | 2.2 | 480 | 510 |
| GZY0815 | 100 | 160 | 0-250 | 0-10° | 4-8 | 940 | Y112M-6 | 2.2 | 770 | 770 |
| GZY1015 | 130 | 260 | 0-300 | 0-10° | 4-8 | 940 | Y112M-6 | 2.2 | 1035 | 1120 |
| GZY1020 | 250 | 460 | 0-300 | 0-10° | 4-8 | 960 | Y132M1-6 | 4 | 1120 | 1180 |
| GZY1030 | 250 | 460 | 0-300 | 0-10° | 4-8 | 960 | Y132M1-6 | 4 | 1480 | 1430 |
| GZY1220 | 340 | 650 | 0-300 | 0-10° | 4-8 | 960 | Y132M1-6 | 4 | 1450 | 1340 |
| GZY1225 | 420 | 850 | 0-300 | 0-10° | 4-8 | 960 | Y132M1-6 | 4 | 1560 | 1480 |
| GZY1525 | 460 | 1100 | 0-300 | 0-10° | 4-8 | 970 | Y160M-6 | 7.5 | 1790 | 1985 |
| GZY1530 | 550 | 1200 | 0-300 | 0-10° | 4-8 | 970 | Y160M-6 | 7.5 | 1910 | 2050 |
| GZY1830 | 560 | 1300 | 0-300 | 0-10° | 4-8 | 970 | Y160M-6 | 7.5 | 2370 | 2270 |
| GZY2025 | 600 | 1500 | 0-300 | 0-10° | 4-8 | 970 | Y160M-6 | 7.5 | 2930 | 1920 |
| GZY2225 | 700 | 1650 | 0-300 | 0-10° | 4-8 | 970 | Y160M-6 | 7.5 | 3278 | 2070 |
| GZY2525 | 850 | 1800 | 0-300 | 0-10° | 4-8 | 970 | Y160M-6 | 7.5 | 3540 | |

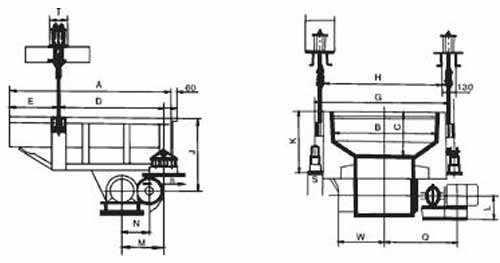

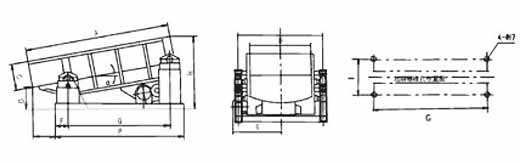

GZY系列振動給料機尺寸:
| 型號 | 處理量t/h |
雙 振幅 mm |
電動機 |
主要尺寸 mm |
||||||||
| 槽體傾角 d | A | B | C | D | E | F | ||||||
| 0° | 5° | 10° | 型號 |
功率 （kW） |
||||||||
| GZY 0510 | 60 | 80 | 100 | 60 | Y112M-6 | 2.2 | 1000 | 500 | 200 | 700 | 220 | 120 |
| GZY 0815 | 100 | 120 | 160 | 100 | Y112M-6 | 2.2 | 1500 | 800 | 200 | 1140 | 290 | 130 |
| GZY 1015 | 130 | 180 | 260 | 130 | Y112M-6 | 2.2 | 1500 | 1000 | 200 | 1140 | 290 | 130 |
| GZY 1020 | 250 | 310 | 460 | 250 | Y132M-6 | 4 | 2000 | 1000 | 280 | 1500 | 433 | 127 |
| GZY 1220 | 340 | 480 | 650 | 340 | Y132M-6 | 4 | 2000 | 1200 | 280 | 1500 | 433 | 127 |
| GZY 1525 | 420 | 550 | 850 | 420 | Y132M-6 | 4 | 2500 | 1500 | 280 | 2000 | 433 | 127 |
| GZY 1225 | 460 | 810 | 1100 | 460 | Y160M-6 | 4 | 2500 | 1200 | 328 | 2000 | 433 | 127 |
| GZY 1530 | 550 | 850 | 1200 | 550 | Y160M-6 | 7.5 | 3000 | 1500 | 328 | 2513 | 420 | 127 |
| GZY 1830 | 560 | 860 | 1300 | 560 | Y160M-6 | 7.5 | 3000 | 1800 | 328 | 2513 | 420 | 127 |
| GZY 2025 | 600 | 950 | 1500 | 600 | Y160M-6 | 7.5 | 2500 | 2000 | 280 | 1980 | 443 | 137 |
| GZY 2225 | 700 | 1000 | 1650 | 700 | Y160M-6 | 7.5 | 2500 | 2200 | 280 | 1980 | 443 | 137 |
| GZY 2525 | 820 | 1150 | 1800 | 820 | Y160M-6 | 7.5 | 2500 | 2500 | 280 | 1980 | 443 | 137 |
| GZY 2830 | 950 | 1300 | 2200 | 950 | Y160L-6 | 11 | 3000 | 2800 | 300 | 2500 | 433 | 137 |
| GZY 3030 | 1000 | 1600 | 2500 | 1000 | Y160L-6 | 11 | 3000 | 3000 | 300 | 2500 | 433 | 127 |
| 型號 |
給料 能力 t／h |
給料 粒度 mm |
電動機 | 主要尺寸 mm | |||||||||||||
| 型號 |
功率 kw |
轉速 r/min |
A | B | C | D | E | F | G | H | I | P | S | d | |||
| GZY1533 | 300 | <600 | 418 | 930 | 800 | 3350 | 1500 | 600 | 513 | 520 | 305 | 2361 | 1685 | 1640 | 2982 | 1179 | 10 |
| GZY1539 | 300-1200 | ≤200 | 515 | 1100 | 1000 | 3960 | 1500 | 330 | 620 | 617 | 350 | 2820 | 1638 | 2070 | 3520 | 1266 | 10 |
注：GZY產品已用于鞍鋼新1#、2#、3#高爐。
 |
