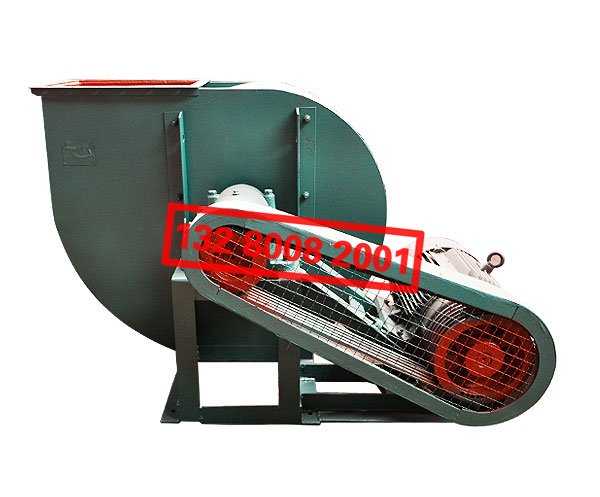

4-72、B4-72型離心通風機 - 風機用途

4-72 型離心通風機可作為一般工廠及大型建筑物的室內通風換氣用，輸送空氣和其他不自燃的，對人體無害的，對鋼材無腐蝕性的氣體。
B4-72 型防爆風機可作為易燃揮發性氣體的通風換氣用。

4-72、B4-72型離心通風機 - 風機型式

1、每種風機機殼制成右旋轉或左旋轉兩種型式。
2、風機的出口位置以機殼的出口角度表示。
3、風機的傳動方式：有A、B、C、D四種。

4-72、B4-72型離心通風機 - 結構特點

4－72 型風機中 No 2.8～6 主要由葉輪、機殼、進風口等部分配直聯電動機而組成。
               No.8～20 除具有上述部分外，還有傳動部分等。
1、葉輪---由10個后傾的機翼型葉片，曲線型前盤和平板后盤組成。用鋼板（B4-72用鑄鋁合金）制造，并經過動、靜平衡校正，空氣性能良好，效率高，運轉平穩。
2、機殼---做成兩種不同形式。No.2.8～12 機殼做成整體，不能拆開，No.16～20 的機殼制成三開形式，除沿中分水平面分為兩半外，上半部再沿中心線垂直分為兩半，用螺栓連接。
3、進風口--制成整體，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。
 4、傳動組--由主軸、軸承箱、滾動軸承、帶輪或聯軸器組成。

4-72、B4-72型離心通風機 - 性能參數
