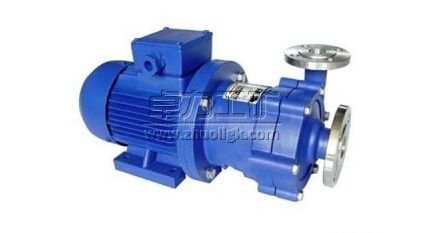

CQ型不銹鋼磁力泵是在離心泵的設計基礎上運用永磁聯軸器的工作原理生產的一種新型磁力泵。CQ型不銹鋼磁力泵設計合理、工藝先進，具有全密 封、無泄漏、耐腐蝕的特點,其性能達到國外同類產品的先進水平。磁力泵以靜密封取代動密封,使泵的過流部件 處于完全密封狀態,徹底解決了其它泵的機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的 工程塑料、鋼玉陶瓷、不銹鋼作為制造材料,因此它具有良好的抗腐蝕性能,并可以使被輸送介質免受污染。

✔用途
CQ型不銹鋼磁力泵能夠根據實際用戶的需求采用不銹鋼304.316.316L制成，使用溫度為-20℃～100℃。該泵的實際用途廣泛，能用在化工、石油、制藥、電鍍、水處理等行業。性能優勢明顯，是運輸易燃、易爆炸、有毒或者貴重液體的理想設備。
✔操作原理
CQ型不銹鋼磁力泵驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室完全封閉，通過磁力偶合間接驅動轉子組合上的葉輪旋轉。


✔結構與材料

型號意義：

規格及參數：

型號	軟管式接口			流量 (m3/h)		揚程  (m)		電機功率(KW)		電壓V
	進口	出口
14CQ-5	14	10	1.2		5		0.12		220/380
16CQ-8	16	12	1.5		8		0.18		220/380
20CQ-12	20	12	3		12		0.37		220/380
25CQ-15	25	20	6.6		15		1.1		380
32CQ-15	32	25	6.6		15		1.1		380
32CQ-25	32	25	6.6		25		1.1		380
40CQ-20	40	32	10.8		20		2.2		380
40CQ-32	40	32	12		32		4		380
50CQ-25	50	40	14.4		25		4		380
50CQ-32	50	40	13.2		32		4		380
50CQ-50	50	32	7.8		50		5.5		380
65CQ-25	65	50	16.8		25		5.5		380
65CQ-32	65	50	27		32		7.5		380
80CQ-32	80	65	51		32		11		380
50CQ-50	80	65	51		50		15		380
100CQ-32	100	80	60		32		15		380
100CQ-50	100	80	60		50		18.5		380
注:表中16CQ-8---100CQ-50都可配防爆電機

安裝尺寸表


CQ型不銹鋼磁力泵故障原因及排除方法

不銹鋼磁力泵故障形式	不銹鋼磁力泵故障產生原因	不銹鋼磁力泵故障排除方法
不銹鋼磁力泵不出水	1、反轉	改變電機接線
	2、進水管道漏氣	杜絕漏氣
	3、泵腔蓄水太少	增加蓄水量
	4、電壓太高，啟動時聯軸器打滑	調正電壓
	5、吸程太高	降低砂安裝位置
不銹鋼磁力泵流量不足	1、吸入管徑太小	調換進水管
	2、泵葉輪流道阻塞	清洗葉輪
	3、揚程過高	開大出水閥
	4、轉速太低	恢復額定轉速
不銹鋼磁力泵揚程過低	1、流量過大	關小出水閥
	2、轉速太低	恢復額定轉速
不銹鋼磁力泵噪音太大	1、軸嚴重磨損	更換泵軸
	2、軸套嚴重磨損	更換軸套
	3、驅動磁鋼杯與隔離套接觸	拆除泵頭重新組裝
不銹鋼磁力泵漏液	o型密封圈損壞	更換o型密封圈

訂貨請盡量提供：
1.型號2.口徑3.揚程4.流量5.電機功率（KW）6.轉速（R/min）7.材質是否帶附件8.電壓（V）
