液體渦輪流量計分類

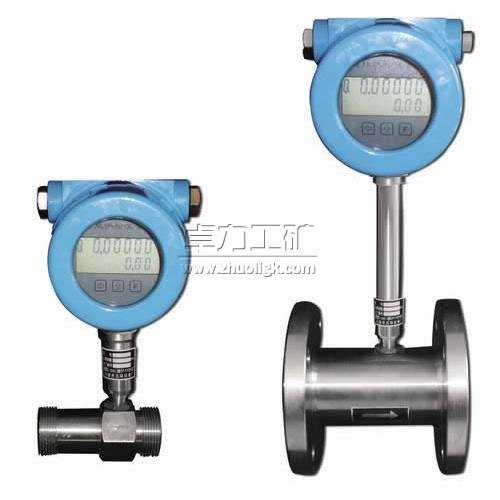

一體化液體渦輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。一體化表頭可以顯示的流量單位眾多，有立方米，加侖，升，標準立方米，標準升等，可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償積算。
智能液體渦輪流量計在管道中心安放一個渦輪，兩端由軸承支撐。當流體通過管道時，沖擊渦輪流量計葉片，對渦輪流量計產生驅動力矩，使渦輪流量計克服摩擦力矩和流體阻力矩而產生旋轉。在一定的流量范圍內，對一定的流體介質粘度，渦輪流量計的旋轉角速度與流體流速成正比。由此，流體流速可通過渦輪流量計的旋轉角速度得到，從而可以計算得到通過管道的流體流量。
渦輪流量計的轉速通過裝在機殼外的傳感線圈來檢測。當渦輪流量計葉片切割由殼體內永久磁鋼產生的磁力線時，就會引起傳感線圈中的磁通變化。傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大、整形，產生與流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累積流量值;同時亦將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指示瞬時流量值。
智能液體渦輪流量計(渦輪流量傳感器與顯示儀表配套組成渦輪流量計）。傳感器具有精度高，重復性好，壽命長操作簡單等特點。可廣泛應用于石油，化工，冶金，造紙等行業測量液體的體積瞬時流量和體積總量。
產品特點
高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
重復性好，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；
具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正；
所有有效數據掉電后保持10年不丟；
范圍度寬，中大口徑可達1:20，小口徑為1:10；
n結構緊湊輕巧，安裝維護方便，流通能力大；
n適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
n專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等
n可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便；
技術特點
高精確度,一般可達±1%R、±0.5%R,高精度型可達±0.2%R；
·重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得
到極高的精確度，在貿易結算中是優先選用的流量計；
·輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
·可獲得很高的頻率信號（3~4kHz），信號分辨力強；
·范圍度寬，中大口徑可達1:20，小口徑為1:10；
·結構緊湊輕巧，安裝維護方便，流通能力大；
·適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
·專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；
·可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
設計特點
渦輪流量計具有G（高）、Z（中）、D（低）三種系列，工作壓力最高達到50Mpa。主要用于油田注水系統對高壓水的計量。同時還適用于各種高低壓水機系統的流量檢測。
采用全硬質合金（碳化鎢）屏蔽式懸臂梁結構軸承，集轉動軸承與壓力軸承于一體，大大提高了軸承壽命，并可在少量泥沙與污物的介質中工作。
傳感器采用全不銹鋼結構，（渦輪采用2Cr13）防腐蝕性能好。釤鈷永磁合金作為信號檢測器，輸出信號強，磁穩定性好，可在0-120℃介質中正常工作。
容易維修，流量計有自整流的結構，小型輕巧，結構簡單，可在短時間內將其組合拆開，內部清晰簡單。
技術參數
參數
測量介質：液體
傳感器精度：±0.5%；±1.0%（特定可達0.2%）
重復性：指示值的±0.2%
環境溫度：0℃～+120℃
相對濕度：5%～95%
防爆標志：ibIIBT4
防護等級：IP67
連接方式
4、6、10、15、20、25、32、40采用螺紋連接
（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接
供電電源
傳感器：+12VDC 、+24VDC（可選）
變送器：+24VDC
現場顯示型：儀表自帶3.2V鋰電池或+24VDC外供電
輸出信號
傳感器：脈沖頻率信號，低電平≤0.8V 高電平≥8V
變送器：兩線制4 ~ 20mADC電流信號
|
精度等級
|
±1%R、±0.5%R、±0.2%R（需特制）
|
|
量程比
|
1:10:1:15:1:20
|
|
儀表材質
|
304不銹鋼、316（L）不銹鋼等
|
|
被測介質溫度（℃）
|
-20～+120℃
|
|
環境條件
|
溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa
|
|
信號傳輸線
|
STVPV3×0.3（三線制），2×0.3（二線制）
|
|
傳輸距離
|
≤1000m
|
|
信號線接口
|
基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5
|
|
防爆等級
|
基本型：非防爆產品；防爆型：ExdIIBT6
|
|
防護等級
|
IP65
|
測量范圍
|
儀表口徑
（mm）
|
正常流量范圍
（m3/h）
|
擴展流量范圍
（m3/h）
|
常規連接方式
與耐壓等級
|
特制耐壓等級（MPa）
（帶徑法蘭連接方式）
|
|
DN 4
|
0.04～0.25
|
0.04～0.4
|
螺紋連接/6.3MPa
|
10、16、25
|
|
DN 6
|
0.1～0.6
|
0.06～0.6
|
螺紋連接/6.3MPa
|
10、16、25
|
|
DN 10
|
0.2～1.2
|
0.15～1.5
|
螺紋連接/6.3MPa
|
10、16、25
|
|
DN 15
|
0.6～6
|
0.4～8
|
螺紋連接/6.3MPa
|
4.0、6.3、12、16、25
|
|
DN 20
|
0.8～8
|
0.45～9
|
螺紋連接/6.3MPa
|
4.0、6.3、12、16、25
|
|
法蘭連接
|
|
|
|
|
|
DN 25
|
1～10
|
0.5～10
|
螺紋連接/6.3MPa
|
4.0、6.3、12、16、25
|
|
法蘭連接/2.5MPa
|
|
|
|
|
|
DN 32
|
1.5～15
|
0.8～15
|
螺紋連接/6.3MPa
|
4.0、6.3、12、16、25
|
|
法蘭連接/2.5MPa
|
|
|
|
|
|
DN 40
|
2～20
|
1～20
|
螺紋連接/6.3MPa
|
4.0、6.3、12、16、25
|
|
法蘭連接/2.5MPa
|
|
|
|
|
|
DN 50
|
4～40
|
2～40
|
法蘭連接/2.5MPa
|
4.0、6.3、12、16、25
|
|
DN 65
|
7～70
|
4～70
|
法蘭連接/2.5MPa
|
4.0、6.3、12、16、25
|
|
DN 80
|
10～100
|
5～100
|
法蘭連接/2.5MPa
|
4.0、6.3、12、16、25
|
|
DN 100
|
20～200
|
10～200
|
法蘭連接/2.5MPa
|
4.0、6.3、12、16、25
|
|
DN 125
|
25～250
|
13～250
|
法蘭連接/1.6MPa
|
2.5、4.0、6.3、12、16
|
|
DN 150
|
30～300
|
15～300
|
法蘭連接/1.6MPa
|
2.5、4.0、6.3、12、16
|
|
DN 200
|
80～800
|
40～800
|
法蘭連接/1.6MPa
|
2.5、4.0、6.3、12、16
|
