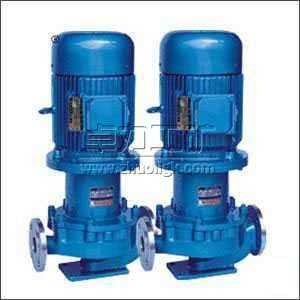

CQB-L型立式磁力管道泵是一種新型的管道泵，既具有ISG型管道離心泵的特點、又具有磁力化工泵的優點， 此款泵種安裝尺寸與ISG型管道離心泵相同，是最新一代的無泄漏管道離心泵。
CQB-L磁力管道泵產品用途：
CQB-L型立式磁力管道泵可廣泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體物抽送，選用此泵則更為理想。
CQB-L磁力管道泵特點：
1、此類泵進行無泄漏運轉，可輸送易燃、易爆、劇毒及腐蝕介質；
2、材質優良，泵體、葉輪、隔離套等過流部件均采用優質不銹鋼制造；
3、軸套采用高耐磨的碳化硅、碳化鎢，滑動軸承采用碳石M106K，并設置了潤滑油槽，有效地保證泵的使用壽命；
4、立式安裝，結構緊湊、占地面積??；
5、振動小，噪音低，運行特別平穩；
6、泵的絕大多數零部件與CQB系列磁力泵互換，泵的性能與CQB系列相同；流量為3.2-100m 3 /h;揚程為20-80m;功率為0.75-75KW
CQB-L磁力管道泵結構圖：
 |
1 | 泵殼 | 2 | 葉輪 |
| 5 | 隔離套 | 6 | 止推環 | |
| 3 | 密封環 | 4 | 軸承體 | |
| 7 | 軸承 | 8 | 軸套 | |
| 11 | 螺母 | 12 | 聯接架 | |
| 9 | 軸 | 10 | 內磁鋼總成 | |
| 13 | 外磁鋼總成 | 14 | 電機 |

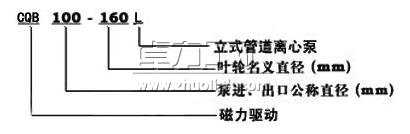

CQB-L磁力管道泵型號意義：
CQB-L磁力管道泵性能參數：
| 型號 |
流量 Q （m3/h） |
揚程 H （m） |
汽蝕余量NPSH m |
轉速 n （r/min） |
軸功率 Pa （Kw） |
效率 η （%） |
配帶電機功率 Kw |
||||||||||||||||||||
| 介質密度g/cm3 | |||||||||||||||||||||||||||
| ＜1 | ＜1.3 | ＜1.84 | |||||||||||||||||||||||||
| CQB32-125L |
1.9 3.2 3.8 |
22 20 18.5 |
2900 |
0.49 0.58 0.62 |
23 30 31 |
|
|
|
|||||||||||||||||||
| CQB32-160L |
1.9 3.2 3.8 |
34 32 29 |
2900 |
0.84 0.99 1.03 |
21 28 29 |
|
|
|
|||||||||||||||||||
| CQB40-105L |
3.8 6.3 7.5 |
13 12.5 11 |
2900 |
0.42 0.55 0.56 |
32 39 40 |
|
|
|
|||||||||||||||||||
| CQB40-125L |
3.8 6.3 7.5 |
22 20 18.5 | 2900 | 0.81 0.98 1.05 |
28 35 36 |
|
|
|
|||||||||||||||||||
| CQB40-160L |
3.8 6.3 7.5 |
34 32 29 | 2900 |
1.41 1.72 1.79 |
25 32 33 |
|
|
|
|||||||||||||||||||
| CQB40-200L |
3.8 6.3 7.5 |
52.5 50 48 |
2900 |
3.02 3.43 3.77 |
18 25 26 |
|
|
|
|||||||||||||||||||
| CQB50-85L |
7.5 12.5 15 |
9 8 7.5 |
3.5 3.5 4.0 |
2900 |
0.46 0.56 0.61 |
40 49 50 |
|
|
|
||||||||||||||||||
| CQB50-105L |
7.5 12.5 15 |
13 12.5 11 |
3.5 3.5 4.0 |
2900 |
0.76 0.91 0.94 |
35 47 48 |
|
|
|
||||||||||||||||||
| CQB50-125L |
7.5 12.5 15 |
22 20 18.5 |
3.5 3.5 4.0 |
2900 |
1.49 1.62 1.63 |
30 42 43 |
|
|
|
||||||||||||||||||
| CQB50-160L |
7.5 12.5 15 |
34 32 29 |
3.5 3.5 4.0 |
2900 |
2.48 2.79 2.96 |
28 39 40 |
|
|
|
||||||||||||||||||
| CQB50-200L |
7.5 12.5 15 |
52.5 50 48 |
3.5 3.5 4.0 |
2900 |
5.10 5.49 6.13 |
21 31 32 |
|
|
|
||||||||||||||||||
| CQB50-250L |
7.5 12.5 15 |
82 80 78.5 | 3.5 3.5 4.0 | 2900 |
9.57 10.89 13.32 |
17.5 25 26 |
|
|
|
||||||||||||||||||
| CQB65-125L |
15 25 30 |
22 20 18.5 |
3.5 3.5 4.0 |
2900 |
2.25 2.67 2.91 |
40 51 52 |
|
|
|
||||||||||||||||||
| CQB65-160L |
15 25 30 |
34 32 29.5 |
3.5 3.5 4.0 |
2900 | 4.34 5.07 5.48 |
32 43 44 |
|
|
|
||||||||||||||||||
| CQB65-200L |
15 25 30 |
53 50 47 |
3.5 3.5 4.0 |
2900 |
8.66 9.20 10.1 |
25 37 38 |
|
|
|
||||||||||||||||||
| CQB65-250L |
15 20 30 |
82 80 78.5 |
3.5 3.5 4.0 |
2900 |
13.4 14.72 16.88 |
25 37 38 |
|
|
|
||||||||||||||||||
| CQB80-125L |
30 50 60 |
22.5 20 18 |
4.0 4.0 4.5 |
2900 |
4.48 5.24 5.55 |
41 52 53 |
|
|
|
||||||||||||||||||
| CQB80-160L |
30 50 60 |
34 32 29 |
4.0 4.0 4.5 |
2900 |
7.72 9.08 9.67 |
36 48 49 |
|
|
|
||||||||||||||||||
| CQB80-200L |
30 50 60 |
53 50 47 |
4.0 4.0 4.5 |
2900 |
12.03 14.80 16.34 |
36 46 47 |
|
|
|
||||||||||||||||||
| CQB80-250L |
30 50 60 |
84 80 75 |
4.0 4.0 4.5 |
2900 |
19.06 23.68 26.07 |
36 46 47 |
|
|
|
||||||||||||||||||
| CQB100-125L |
60 100 120 |
23 20 16.5 |
4.0 4.0 4.5 |
2900 |
8.35 9.73 9.46 |
36 56 57 |
|
|
|
||||||||||||||||||
| CQB100-160L |
60 100 120 |
35 32 28 |
4.0 4.0 4.5 |
2900 |
12.43 15.85 16.34 |
46 55 56 |
|
|
|
||||||||||||||||||
| CQB100-200L |
60 100 120 |
54 50 47 |
4.0 4.0 4.5 |
2900 |
21.01 25.69 28.44 |
42 53 56 |
|
|
|
||||||||||||||||||
| CQB100-250L |
60 100 120 |
86 80 74.5 |
4.0 4.0 4.5 |
2900 |
37.98 45.39 49.69 |
37 48 49 |
|
|
|
||||||||||||||||||
CQB-L磁力管道泵故障與排除：
| 故障現象 | 原 因 分 析 | 排 除 方 法 |
| 泵不出水 |
1、 水泵反轉 2、 進水管漏氣 3、 泵腔儲水不足 4、 電壓太高、啟動時聯軸器打滑 5、 吸程太高 6、 閥門沒有打開 |
1、 調整電機旋轉方向 2、 杜絕漏氣 3、 增加儲水量 4、 調整電壓 5、 降低泵安裝位置 6、 校正或改變閥門 |
| 流量不足 |
1、 吸入管徑大小或堵塞 2、 葉輪流道阻塞 3、 揚程過高 4、 轉速不夠 |
1、 調換或清洗進水管 2、 清洗葉輪 3、 開大出水閥 4、 恢復額定轉速 |
| 揚程過低 |
1、 流量過大 2、 轉速太低 |
1、 關小出水閥 2、 恢復額定轉速 |
| 澡音太大 |
1、 泵軸嚴重磨損 2、 軸承嚴重磨損 3、 外磁鋼或內磁鋼與隔離套接觸 4、 密封環與葉輪研磨 5、 冷卻箱內滾動軸承磨損 |
1、 更換泵軸 2、 更換軸承 3、 拆除泵頭重新組裝 4、 更換止推環、密封環 5、 更換滾動軸承 |
| 漏液 | 1、 Ｏ型密封圈損壞 | 1、 更換Ｏ型密封圈 |
CQB-L磁力管道泵訂貨友情提示：
請?zhí)峁┮韵略敿殧?shù)據：
1立式磁力管道泵產品名稱與型號
2CQB-L型立式磁力管道泵流量
3CQB-L型立式磁力管道泵揚程
4CQB-L型立式磁力管道泵口徑
5CQB-L型立式磁力管道泵電機功率(KW)
6CQB-L型立式磁力管道泵轉速(r/min)
7CQB-L型立式磁力管道泵電壓〔V〕
8CQB-L型立式磁力管道泵吸程
