NZG-31型內燃鋼軌鉆孔機使用說明書

目    錄
一、技術參數
二、安全守則
三、鉆頭
四、冷卻液和冷卻系統
五、機油使用方法
六、汽油使用方法
七、鉆孔機操作程序及注意事項
八、維護保養
九、常見故障及其排除
附1、安全操作規程
附2、汽油機配件目錄
附3、鉆孔機配件目錄

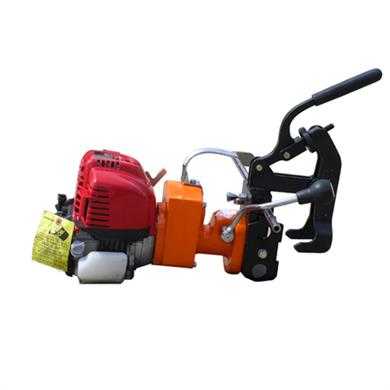

NZG-31型為鐵路新型鋼軌鉆孔工具。適用于43～75 kg/m鋼軌鉆孔，鉆孔快速，定位準確，鉆孔精度高，操作簡便，方便攜帶，使用安全，是鐵道工務維修及搶修作業的必備工具。
一、技術參數
 汽油機：    額定功率1．2 kW
    鉆孔直徑：  310．5 m
    額定轉速：  275±25 r／min
    鉆孔精度：  孔的位置公差不大于1 m
    鉆孔時間：  鉆通一次時間不大于40 s    。
    鉆頭壽命：  修磨一次可鉆孔40～50個，在正常磨損情況下，每個鉆頭可修磨10～20次
    油箱容量：  0．8 L
    外形尺寸：  640×360×365mm
    凈    重：  23．5 kg
二、安全守則
    操作和維護人員必須遵守本說明書、機器標牌所規定的各項內容，在操作和維護以前應仔細閱讀本說明書，以確保人身和設備的安全。本鉆孔機出廠時已倒空汽油及機油，首次使用時，請務必分別加注汽油和機油，嚴禁使用混合油。汽油推薦使用90～93號無鉛汽油，機油推薦使用優質四沖程汽機油。冷卻液推薦使用優質切削乳化液。
    l、鉆孔時要戴防護眼鏡及手套。
    2、經常檢查固定鉆頭的螺釘是否牢固，有無松動。
    3、及時清理機器上的灰塵、鐵屑。
    4、鉆孔結束后，應關閉汽油機，清理鐵屑，以便于下一次鉆孔時定位準確。
    5、摘下領帶及身上飾物，這些東西可能會纏繞在旋轉的機器上。
    6、若鉆頭在鋼軌內被卡住時，立即關閉汽油機，左右轉動主軸退出鉆頭，不要試圖用開、停機器的方法去退出鉆頭。
    7、如果機器突然失靈，需對機器做徹底檢杳，看看是否有損壞的跡象，在確認機器的功能正常后才能繼續工作。
8、定期檢查機器完好狀態，檢查每個緊固件是否可靠緊固。
9、更換鉆頭或擺弄機器時必須關閉汽油機。
三、鉆頭
    1、規格：f310．1 mm。
    2、修磨：鉆頭磨損后需使用我公司生產的專用刃磨機修磨。
四、冷卻液和冷卻系統
使用冷卻液能夠使你的鉆頭得到最長的使用壽命
1、冷卻液
    冷卻液推薦采用優質機械切削乳化液。
2、冷卻系統
冷卻系統組成如圖1所示：
1—放氣閥
2—氣壓冷卻液罐
3—出水軟管
4—管箍
5—1／4塔形膠管接頭
6—1／4”截門
7—1／4”快速接頭

五、機油使用方法
NZG-31型內燃鋼軌鉆孔機使用的機油請使用四沖程汽機油，型號為AE10W—30，每次使用前，進行檢查，機油加至油位上限與油位下限之間為合適，首次運行10小時后進行更換，之后，每運行50小時更換一次，見圖2機油使用。

六、  汽油使用方法
汽油是易燃易爆燃料，取油時要非常小心，不準吸煙或攜帶火種、火苗靠近汽油。加油時注意不得將汽油濺撒到尚熱的機器上。
加油注意事項：
(1)必須在戶外通風處給機器加油。
(2)每次加油必須關閉汽油機，在機器冷卻后再加油。
(3)汽油加至油箱容積的90％
(4)天氣狀況的變化、油箱通氣孔堵塞等情況會使油箱里面的汽油揮發形成氣壓。為了減少因油氣或汽油冒出而造成燒傷危險或其他傷害，小心擰開油箱蓋，慢慢釋放油箱內的油氣壓力，不能在機器運轉時打開油箱蓋。
(5)應經常清理油箱及油桶。
(6)油箱組成見圖3
(7)吸油濾清器應每月或每運行100小時清洗一次，每年更換一個。

七、  鉆孔機操作程序及注意事項
1、鉆頭的安裝
安裝鉆頭前必須確認機器還沒有發動!
將選好的鉆頭插入頂桿(見圖4頂桿安裝)，把配好頂桿的鉆頭放進主軸內孔，用力頂住鉆頭，然后用內六角扳手旋緊緊固螺釘。
