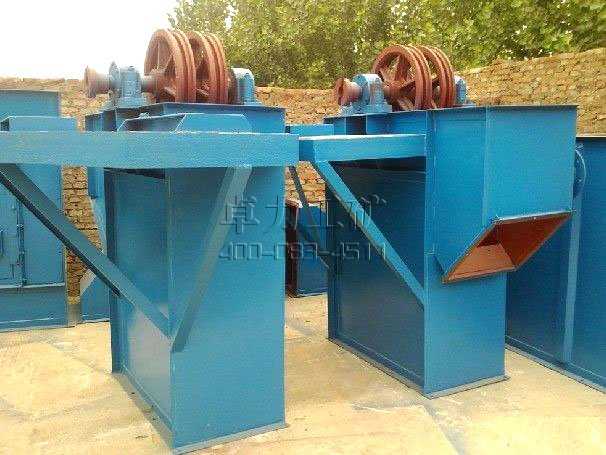

![[pics:title]](/uploads/allimg/141016/1-141016104304414-lp.jpg)
TH斗式提升機適用于輸送粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料。TH鏈條斗式提升機是一種圓環鏈斗式提升機采用混合式或重力卸料，挖取式裝料。牽引件用優質合金鋼高度圓環鏈。中部機殼分單、雙通道兩種形式為機內重錘箱恒力自動張緊。鏈輪采用可換輪緣組合式結構。使用壽命長，輪緣更換工作簡便。下部采用重力自動張緊裝置，能保持恒定的張緊力，避免打滑或脫鏈，同時料斗遇到偶然因素引起的卡殼現象時有一定的容讓性，能夠有效地保護下部軸等部件。 適用于輸送堆積密度小于1.5t/m3易于掏取的粉狀、粒狀、小塊狀的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、糧食等。TH型斗式提升機用于各種散狀物料的垂直輸送。適用于輸送粉狀、粒狀、小塊狀物料，物料溫度在250℃以下。
型號：TH160 TH200 TH250 TH315 TH400 TH500 TH630 TH800 TH1000 TH1250
TH斗式提升機主要特點
1.輸送量大，相同斗寬的TH型與HL型相比，輸送量增大近一倍。
2.采用了組裝式鏈輪。有輪體、輪緣用高強度螺栓聯接而成。在鏈輪磨損到一定程度后，可擰下螺栓，拆換輪緣，更換方便，且節約拆料、降低了維修費；
3.下部采用了重錘杠桿式張緊裝置，即可實現自動張緊。一次安裝后不需調整，又可以保持恒定的張緊力，從而保證機器的正常運轉，避免了打滑或脫鏈；
4.提升高度運行平穩可靠，噪音小，維護方便。
5.改進機型的提升輸送量比普通機型提高30%以上。
6.牽引件為低合金高強度園環鏈，經適當?shù)臒崽幚砗?，具有很高的抗拉強度和耐磨性，使用壽命長。
本提升機為混合或重力方式卸料，掏取式裝料，適用輸送堆積密度不大于1.5t/m3的物料的粉狀、粒狀、小塊狀的低磨琢性物料，物料的溫度不得超過250度。
TH斗式提升機料斗分類
TH斗式提升機 ——ZH型(中深斗)一般使用于輸送濕的、結塊、較難拋出的物料， 如濕砂、型砂、化肥、堿粉等。
TH型斗式提升機——SH型(深斗)一般使用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。
該斗式提升機傳動裝置有二種形式，分別配有ZJ型減速器和ZQ型減速器。ZJ型軸裝減速器直接套裝在主軸軸頭上，省去了TH提升機傳動平臺、聯軸器等，使TH斗式提升機結構緊湊、重量輕，而且內部帶有異型輥逆止器，逆止可靠，該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。本斗提機最大輸送量365m3/h,最大提升高度為50m。
TH斗式提升機技術參數表:
| 提升機型號規格 | TH160 | TH200 | TH250 | ||||
| 料斗形式 | ZH | SH | ZH | SH | ZH | SH | |
| 輸送量(100%)米3/時 | 15.77 | 24.97 | 17.87 | 28.6 | 31.43 | 48.19 | |
| 料斗 | 料斗容積(盛水)升 | 1.2 | 1.9 | 1.5 | 2.4 | 3.0 | 4.6 |
| 料斗間距(毫米) | 500 | ||||||
| 鏈條 | 圓鋼直徑*節距(毫米) | 14*50 | |||||
| 單條破斷載荷(千牛頓) | ≥190 | ||||||
| 傳動鏈輪轉速(轉/分) | 69.71 | 63.22 | 44.11 | ||||
| 輸送物料最大塊度(毫米) | 20 | 25 | 30 | ||||
| 提升機型號規格 | TH315 | TH400 | TH500 | TH630 | |||||
| 料斗形式 | ZH | SH | ZH |
SH
|
ZH | SH | ZH | SH | |
| 輸送量(100%)米3/時 | 35 | 59 | 58 |
94
|
73 | 118 | 114 | 185 | |
| 料斗 | 料斗容積(盛水)升 | 3.75 | 6.0 | 5.9 |
9.5
|
9.3
|
15.0 | 14.6 | 23.6 |
| 料斗間距(毫米) |
512 688
|
||||||||
| 鏈條 | 圓鋼直徑*節距(毫米) |
Φ18*64 Φ22*86
|
|||||||
| 單條破斷載荷(千牛頓) |
≥320 ≥480
|
||||||||
| 單位長度牽引件重量(公斤/米) | 25.64 | 26.58 | 31.0 | 31.9 41.5 | 44.2 | 49.0 | 52.3 | ||
| 傳動鏈輪轉速(轉/分) | 42.5 |
37.6 35.8
|
31.8 | ||||||
| 輸送物料最大塊度(毫米) | 35 |
40 50
|
660 | ||||||
1.表中斗容為計算斗容,輸送量按填充系數0.6計算得出。
2.TH型斗提機料斗用途:
Zh--中深斗:輸送濕粘性物料,如糖、濕細沙等。
Sh--深斗:輸送重的粉狀至小塊狀物料,如水泥、砂、煤等。
3.HL型斗提機料斗用途:
Q--淺園底料斗:輸送潮濕、易結塊、難拋出的物料,如濕沙、濕煤等。
S--深園底料斗:輸送干燥的、松散的、易拋出的物料,如水泥、煤塊、碎石等。
4.張緊力計算:
G=40+0.232·H
式中:Q--輸送量(t/h) H--提升高度 G--張緊力
TH斗式提升機安裝尺寸表:
| 斗式提升機型號 | 整機結構尺寸 | 地腳孔尺寸 | 上部機殼尺寸 | 下部機殼尺寸 | 中部機殼尺寸 | |||||||||||||
| L | H | H3 | S | ag | bg | n3×d3 | H1 | A2 | B2 | H5 | A7 | A8 | B5 | A4 | A5 | B3 | B4 | |
|
TH160 TH200 TH250 TH315 TH400 TH500 TH630 TH800 TH1000 TH1250 |
C＋1300 C＋1350 C＋1500 C＋1600 C＋1760 C＋2300 C＋2300 C＋2390 C＋2650 C＋2780 |
C-750 C-750 C-850 C-900 C-950 C-940 C-950 C-880 C-950 C-1000 |
750 750 850 900 950 1060 1250 1320 1400 1500 |
200 200 200 250 250 250 300 300 300 320 |
400 400 340 350 400 360 400 450 410 450 |
320 425 496 571 658 788 918 1100 1360 1570 |
6×Φ18 6×Φ18 8×Φ22 8×Φ22 8×Φ22 10×Φ26 10×Φ26 10×Φ26 12×Φ32 12×Φ32 |
900 900 1000 1120 1250 1400 1600 1800 2000 2400 |
1000 1000 1190 1267 1394 1545 1706 1866 2065 2221 |
295 340 376 443 518 579 644 709 825 910 |
1500 1500 1800 1800 1900 2000 2200 2200 2350 2500 |
1131 1131 1346 1416 1566 1808 2028 2208 2460 2660 |
1330 1374 1649 1825 2080 2380 2720 3110 3560 4040 |
497 506 598 695 793 910 1066 1216 1460 1710 |
1000 1000 1180 1250 1400 1600 1800 2000 2200 2400 |
1105 1105 1362 1396 1546 1768 1968 2148 2370 2570 |
280 255 400 475 560 670 800 1000 1200 1450 |
385 460 532 621 706 838 968 1148 1370 1520 |
環鏈離心斗式提升機安裝要求
1.環鏈離心斗式提升機下部區段的支撐面，必須保證坐落在基礎的水平面上。
2.環鏈離心斗式提升機的上部驅動軸和下部張緊軸應在同一垂直平面內，并且兩軸心線均應與水平面平行。
3.中間機殼的法蘭連接處，不得有顯著的錯位。法蘭間可墊入石棉墊或防水粗帆布，以保證密封性。
4.環鏈離心斗式提升機的下部區段、中間機殼和上部區段的中心線應在同一垂直線上，其垂直度偏差在1m長度上不允許超過1mm，總高的累積偏差不允許超過8mm。
5.料斗在牽引件上的位置應正確，并緊固可靠。在運行中，不應有偏斜和碰撞機殼的現象發生。
6.螺旋拉緊裝置調整好后，應使牽引構件具有均勻的、正常運行所必需的張緊力。為了使在運行中有足夠的拉緊行程，余下的拉緊行程應不少于全行程的50%。
7.減速機高速軸的軸線與電動機的軸線，應相互平行；低速軸的軸線與斗提機驅動軸的軸線，應在同一水平線上，其最大平行偏移量不得超過0.2mm，最大軸線交角不得超過40‵。
8.環鏈離心斗式提升機應安裝起吊設備，起重量不小于2t。起重機的軌底與驅動中心線的距離一般為2～2.2m。
9.環鏈離心斗式提升機的中部應有防止偏移的中間支撐裝置。支撐點的間距不大于8m。最上面的支撐點應盡量靠近頭部。

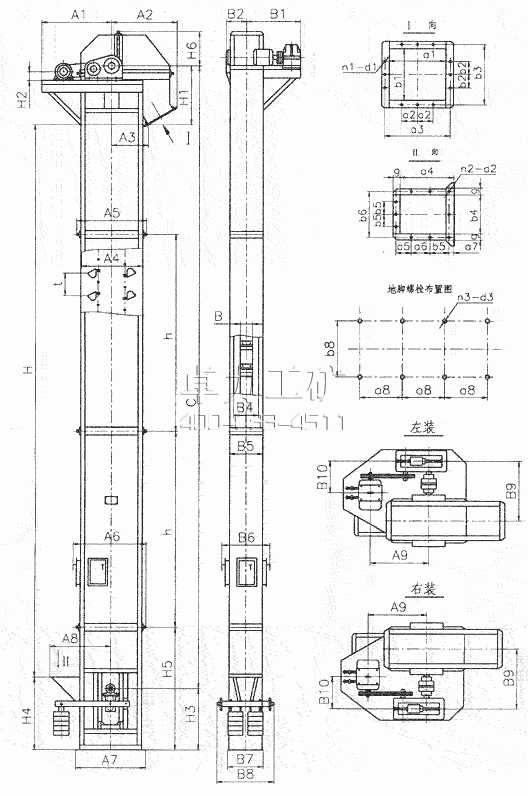

TH斗式提升機外形示意圖
