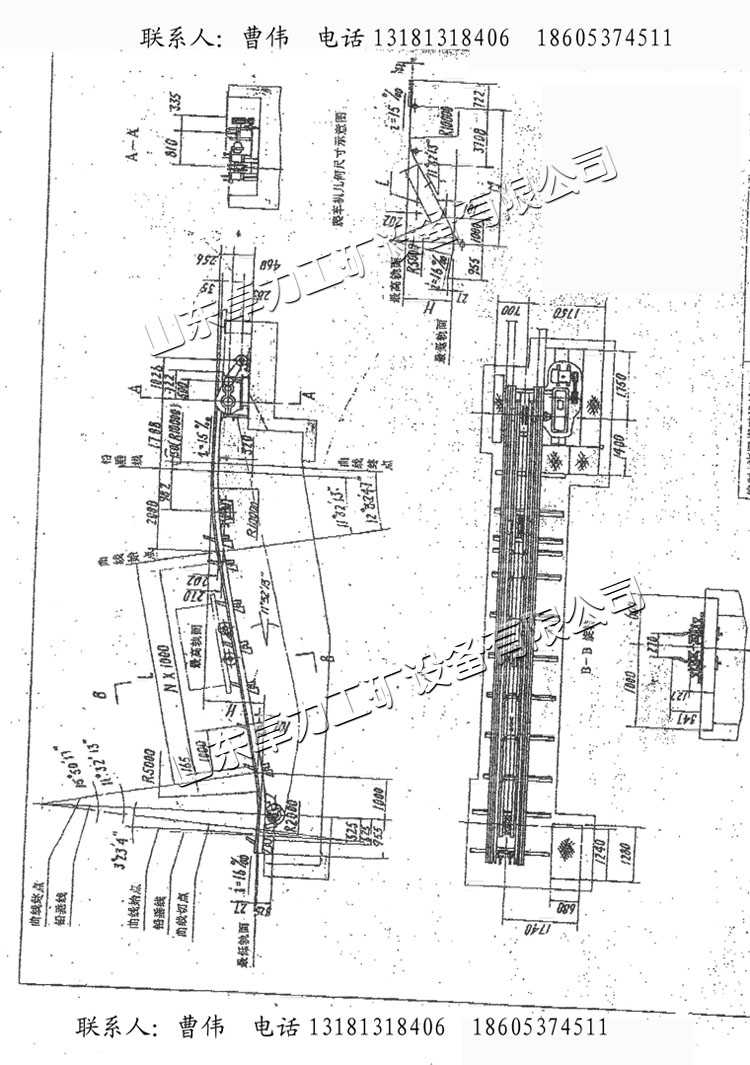

爬車機安裝圖

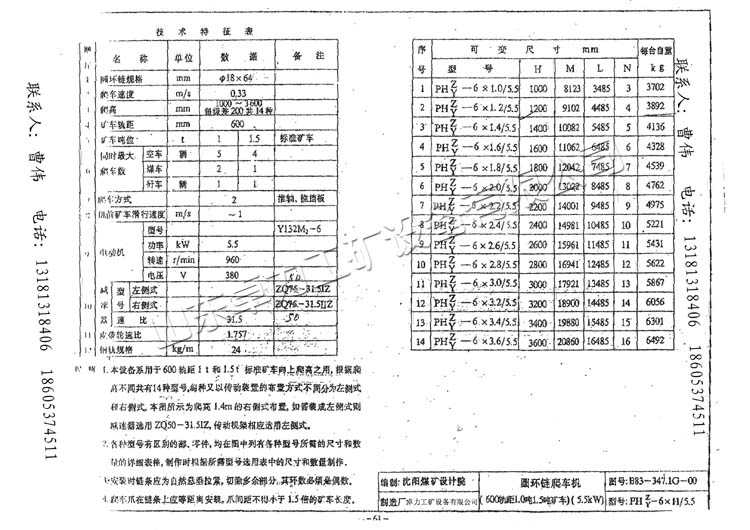

爬車機技術參數表
卓力煤礦專用爬車機設計精良工藝先進.國內各省市礦用機械設備的首選.咨詢電話:18953724511/18605374511
爬車機的傳動方式為鏈式傳動，主體結構分左側式與右側式兩種，爬車方式分為爬礦車車架下檔板和車軸兩種，爬行高度最高可達3.6米。用戶需要何種規格，請在訂貨時說明。
PH(B)Z(Y)-6(9)×H/5.5(22)圓環鏈式或板鏈式爬車機適用于礦山600軌距、900軌距或其它規格的軌距的斜坡提升運輸。是絞車的有效替代產品，它比絞車牽引更安全可靠，更節約勞動力。
|
型號
|
圓環鏈規格
|
爬車速度V(m/s)
|
爬高H(mm)
|
礦車類型
|
最大爬車數
|
爬車形式
|
驅動方式
|
備注
|
||
|
空車
|
煤車
|
矸車
|
||||||||
|
PH(B)Z(Y)-9×H/5.5
|
Φ18×64
|
0.33
|
1000～3600（共分14級，級差200mm）
|
MGC1.7U/9
|
3
|
1
|
1
|
爬車軸或爬車擋板
|
電動減速機或液動馬達
|
訂貨時特別需左右置式。型號需PHZ為左置，PHY為右置。PHZ為左置式圓環鏈式爬車機，PBZ為左置式板鏈爬車機。
|
|
PH(B)Z(Y)-6×H/5.5
|
MGC1.1U/6
|
5
|
2
|
1
|
||||||
|
MGC1.7U/6
|
4
|
1
|
1
|
|||||||
|
PH(B)Z(Y)-6×H/22
|
MGC1.1U/6
|
5
|
5
|
5
|
||||||
|
MGC1.7U/6
|
5
|
4
|
4
|
|||||||
|
PH(B)Z(Y)-9×H/22
|
MGC1.7U/9
|
5
|
4
|
3
|
||||||
